Holzvergaser mit BHKW 350 kW
Die Nachfrage für industrielle Anwendungen hat zur Entwicklung von Anlagen mit ca. 1 MW Feuerungsleistung geführt.
Inzwischen sind Gleichstromvergaser und BHKW mit 350 kW in der Baureihe wp3 erhältlich, mit einigen technischen Neuerungen.
Die Anlagen werden aus hochwertigen Komponenten in Industriestandard für eine lange Lebensdauer gefertigt. Kern der Anlage ist ein über viele Jahre entwickelter Gleichstrom-Festbettvergaser in Kombination mit einem speziell darauf abgestimmten Gasfiltersystem. Auch für andere Anlagenteile wie die Brennstoffschleuse, Gaskühlung und Kohlestaub-Ausschleusung wurden Systeme entwickelt, die wenig störungsanfällig und sehr wartungsfreundlich sind.
Beim BHKW setzen wir Gasmotoren von MAN mit elektronischer Zündung und hochwertige Synchrongeneratoren ein. Bei der wp3.350 bringt die 4 Ventil-Technik einen nochmals gesteigerten Wirkungsgrad.
Neuerungen der wp3.Serie
Modul GV
Modul BHKW
- Vergaser mit Störstoffaustragung, kleine Steine und Metallstücke werden während des Prozesses ausgeschleust, durch geringeren Reinigungsaufwand erreicht die Anlage mehr Volllaststunden.
- Hebeeinrichtungen für Filter- und Vergaser-Revisionen sind direkt angebaut, somit sind keine Einrichtungen an der Decke erforderlich und Leitungen können direkt über der Anlage geführt werden.
- BHKW mit 4-Ventil-Technik Motor bringt einen höheren elektrischen Wirkungsgrad.
- Größerer Abgaswärmetauscher bringt einen höheren thermischen Wirkungsgrad.
Hackschnitzel BHKW 350 kW
Der Entwicklung des Hackschnitzel BHKWs mit 350 kW liegt die Anforderung zugrunde, mit Standard Hackgut inklusive Fein- und Rindenanteilen einen stabilen Prozess der Gasgewinnung zu gewährleisten, für eine konstant hohe elektrische und thermische Leistung. Mit unserer innovativen Technologie haben wir eine zukunftsorientierte Anlage für die dezentrale Energieversorgung entwickelt. Ein Schritt in die Unabhängigkeit von Dritten Anbietern unter optimaler Nutzung lokaler Ressourcen.
Leistung & Wirkungsgrad des BHKW 350 kW
Elektrisch
Abmessung und Platzbedarf
Neben den angegebenen Maßen ist zwischen den Anlagen Modulen und den Gebäudewänden ein Mindestabstand von 1,2 Metern empfohlen. Dies erleichtert den Zugang zu den Anlagen und garantiert effiziente Wartungsarbeiten. Die unten angegebenen Maße sind ohne Platzbedarf für die Hebeeinrichtungen angegeben.
- Modul GV (L x B x H)
4,08 x 2,50 x 2,49 m
- Modul BHKW (L x B x H)
3,56 x 1,90 x 2,34 m
- Erforderliche Raumhöhe min.
4,0 m
- Platzbedarf ca.
55 m²
Leistungsdaten
Alle Angaben sind als Richtwerte und bei Einsatz eines Brennstoffs gemäß der Spezifikation Hackgut zu verstehen.
- Elektrische Leistung 3x400V (max.)
370 kW
- Thermische Leistung Wasserkreis 90°C
650 kW
- Brennstoffwärmeleistung Hackgut
1.230 kW
- Wirkungsgrad elektrisch
30%
- Wirkungsgrad thermisch Wasserkreis 90°C
53%
- Idealer Wassergehalt Hackgut
7%
- Hackgutverbrauch pro Tag (Fichte/Tanne)
33,3 srm
- Hackgutverbrauch pro Tag (Buche)
22,8 srm
- Eigenstrombedarf (ohne Trocknung)
10,4 kW
- Leistung Regelbarkeit
70-100%
Technologische Vorteile
- Gesamtlösung: Hackschnitzeltrocknung, Siebung, Vergaser, BHKW und Holzkohle Entsorgung
- Betrieb mit Standard Hackschnitzeln inkl. Fein- und Rindenanteilen
- Sehr hohe Anlagenverfügbarkeit
- Hoher elektrischer Wirkungsgrad
- Minimaler Eigenstrombedarf (ca. 3% vom Output el.)
- Wartungsfreundliche und kompakte Bauweise mit geringem Platzbedarf
- Geringer Wartungsaufwand durch hochwertige Komponenten
- Keine Kondensate und Reststoffe außer Holzkohle
- Alle Anlagenkomponenten / Funktionen sind in einer Steuerung eingebunden
- Komplette Unterlagen für behördliche Genehmigungsverfahren
- Service & Fernwartung, Ersatzteile lagernd
- Garantieleistungen
Montage, Inbetriebnahme & Wartung
Die beiden Module (Gleichstromvergaser und BHKW) werden auf einem Grundrahmen montiert und betriebsbereit ausgeliefert. Wir garantieren kurze Montagezeiten und eine zügige Inbetriebnahme.
Durch die hochwertigen Komponenten und gute Zugänglichkeit ist der Wartungsaufwand der Anlagen vergleichsweise gering. Wir bieten individuelle Serviceleistungen und Verträge an, abgestimmt auf Ihre Rahmenbedingungen.

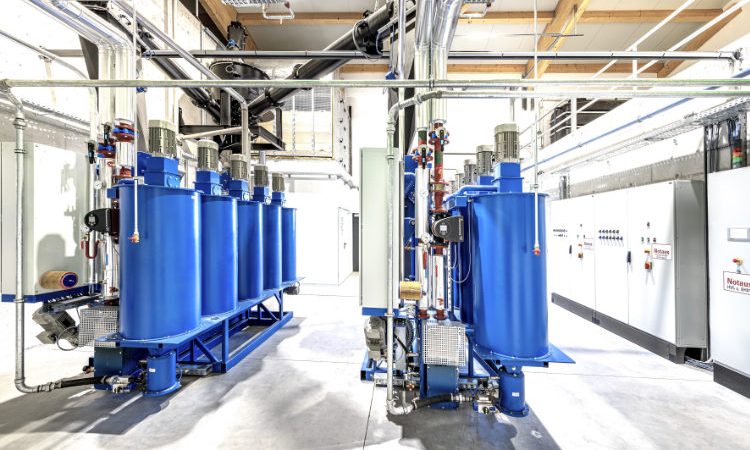

Holzgas KWK Anlagen ab 700 kW
Ein technischer Standard für alle Baugrößen ermöglicht die individuelle Kaskadierung der Anlagen. Durch das Zusammenschalten mehrerer Anlagen erreichen Sie den optimalen Output an Strom und Wärme für Ihr Projekt.
Durch den parallelen Betrieb mehrerer Anlagen können Wartungen & Service nacheinander durchgeführt werden, ohne dass es zu Ausfallzeiten der Gesamtleistung kommt.
Weitere Anlagenkomponenten & Service
Anlagen Steuerung
Die Bedienung und Überwachung der Anlage kann lokal, per Smartphone oder über das Internet weltweit erfolgen. Warn- und Störungsmeldungen werden per E-Mail oder SMS übermittelt.
Hackschnitzel Trocknungsanlage
Perfektes Hackgut für einen optimalen Pyrolyseprozess und einen hohen Wirkungsgrad. Eine eigens entwickelte Hackgut Trocknungsanlage mit integrierter Siebung.
Anlagen Service
Unsere Anlagen sind wartungsarm und gut zugänglich konstruiert. Verschleißteile und Ersatzteile sind lagernd und werden mit Paketdienst oder Terminkurier geliefert. Wir bieten kundenspezifische Service- und Wartungsverträge an.
