木材チップ乾燥プラント
cd2.270 木屑用プッシュフロアドライヤー
CD2.270
ムービングフロアドライヤーは、木材チップの乾燥に効率的で費用対効果の高いオプションです。
最適な熱分解プロセスには、理想的な含水率約7%の乾燥木材チップが必要です。特定のプロジェクトでこの低残留水分率を達成するために、乾燥機はモジュール設計で利用できます。
一体型スクリーンのおかげで、低品質の木材チップでも信頼性の高い運転が可能です。粗い粒子と 過大粒子は排出され、微粉は排出されるか、木材チップに戻されます。
クロスオーガー/スティープオーガーを使用した木材ガスCHPプラントへの接続のための搬送技術は、プロジェクトごとに設計されます。
モジュール設計
必要な乾燥能力に応じて、1~5個の乾燥エレメントおよび/またはバンカーエレメントがベースエレメントに取り付けられます。バンカーエレメントは乾燥エレメントと異なり、表面に乾燥空気用の溝がありません。乾燥能力を最適化するために、ハーフ乾燥バンカーエレメントもあります。
基本技術要素には、中核部品と制御技術が含まれます。制御技術は、木質ガスCHPシステムの制御盤、または外部制御盤に設置することができます。
- 移動床の油圧技術
- ファンと加熱コイル(ドライヤーに直接フランジ接続)
- ファインスクレーパーフロア
- 制御技術
- スクリューコンベヤとコンベヤ技術(プロジェクト別)
- 過大粒分離用振動スクリーン(オプション)
- 特大シュレッダー(オプション)
寸法と必要スペース
木材チップ乾燥システムに必要なスペースは、プロジェクトごとに決定されます。
- 基本技術要素(幅×長さ)
2.70 x 2.45 m
- 乾燥およびバンカー要素
2.70 x 2.45 m
- ハーフエレメント
2.70 x 1.225 m
- 木材チップケーキ乾燥エレメント
0.2~0.5 m
- バンカー要素の最大打設高さ。
3,0 m
木材チップ乾燥プラント

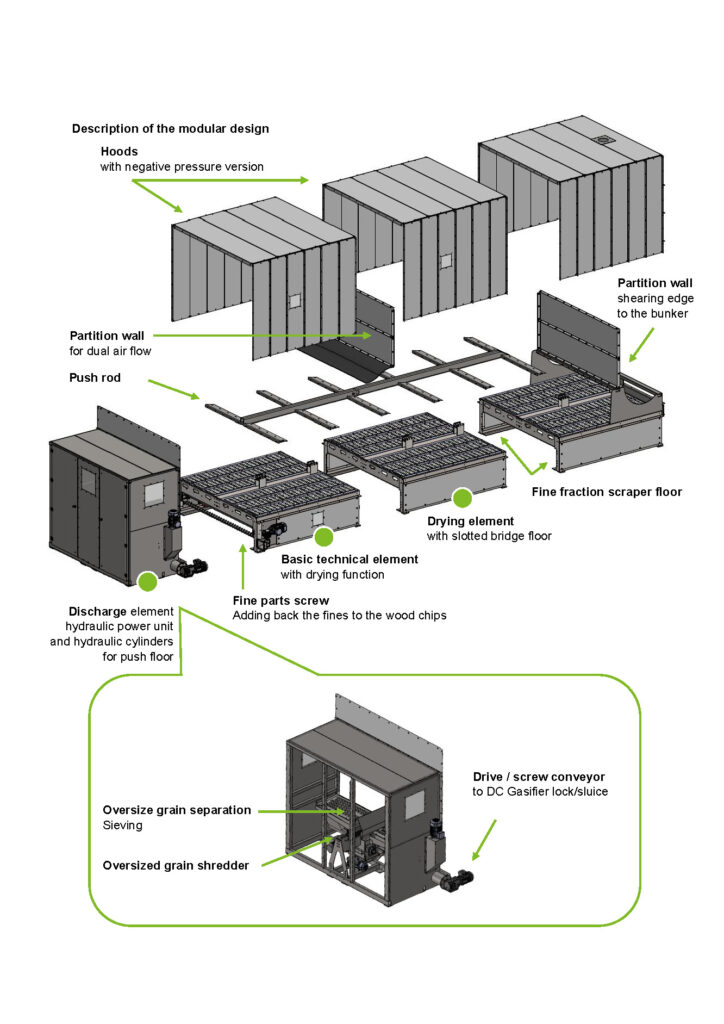

スキーム
乾燥エレメントとバンカーエレメントを備えた基本技術エレメントのスキーム。
